Puit-Metall Talade Süsteem

Sarik- ja roovtalad

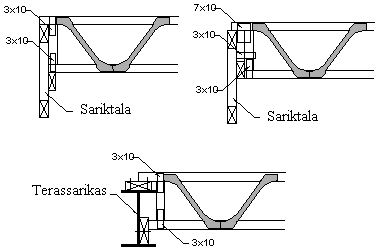

Sariktalade otsa detailid

.

Sõltuvalt karniisi tüübist ning kinnitusnõuetest on olemas palju erinevaid detaile, mida saab kasutada sariktalade otsade jaoks.

.

Mõned tüüpilised puit-metall talade toe ehitusdetailid (kaldnurgaga kuni 30 kraadi) on näidatud allpool:

.

Side püsikindluse tagamiseks

.

Järgmine informatsioon puudutab ainult talade püsivust tagavaid valikulisi sidemeid, kuid ei käi terve katuse või terve maja sidemete kohta, mis peavad olema projekteeritud eraldi.

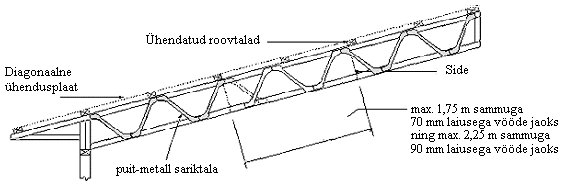

Ülemise vöö kindluse tagab diagonaalne ühendusplaat, mis kinnitatakse nii sarik- kui ka roovtaladele. Alumise vöö kindlustab side max. 1,75 m sammuga 70 mm laiusega vööde jaoks ning max. 2,25 m sammuga 90 mm laiusega vööde jaoks.
